插板閘門適用于市政、水利工程、工礦、企事業單位及各科研究所在給排水工程中，對水流的截止、疏通、調節水位等。本廠綜合國內外先進結構及工藝、對閘門經多次改進，現具有：密封性好、耐磨損強、安裝使用方便、壽命長等優點。

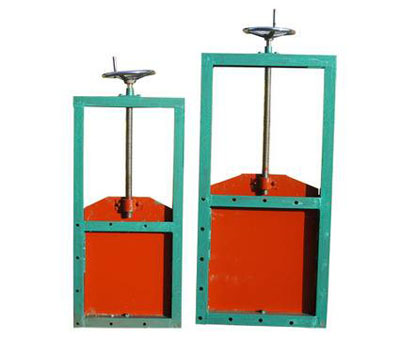

插板閘門結構：
1、插板閘門主要由（1）門框、（2）門體、（3）導軌（小規格的與門框連在一起，大規格的與門框分體）、（4）傳動螺桿、（5）吊耳、（也可與門體為一體）、（6）密封面、（7）軸導架、（8）啟閉裝置等。
2、工作原理：將絲杠與閘板安裝,緊固好。 將閘門起吊至安裝位置,注意盡量使閘板,閘框整體起吊,當閘門規格太大或拘于現場位置無法整體起吊時,可將閘板與閘框拆解后分別起吊,但需注意保護好密封面。 將閘門整體吊起至安裝位置處,使閘門就位,用膨脹螺柱將閘框固定在墻上,并用吊鉛錘線及水平儀的方法檢查閘門安裝是否符合平面度和垂直度為0.5～1%的要求； 調整閘門密封面的垂直度,通過調整閘門的螺栓,使閘門密封面的垂直度誤差小于1/1000mm,并再次復核閘門左右方向傾斜度后,把四個角部及中部的螺栓用墊鐵墊實,上一個螺母,通過上,下兩個螺母調節密封面的垂直度誤差,,使其固定牢固。 需使閘板與閘框吻合,用塞尺檢查上,下密封面的間隙,使間隙保持在0.1mm以內,間隙超標時,可在該處的閘框背面墊入斜鐵,同時將膨脹螺栓略為旋松,直至間隙合格為止。 將閘門四周的混凝土面用膨脹混凝土二次澆灌,搗固,注意不得采用素混凝土,澆灌后應用振動泵搗固堅實,二次澆灌混凝土完全凝固后,再逐一檢查緊固螺母。 規格較大閘門將導軌就位安裝,注意保持導軌與門框的直線度小于2mm。 啟閉機穿過絲杠,旋入絲杠螺母中。 在啟閉機底板上畫出相應的十字線,將啟閉機組件初步就位,搖動手輪。 安裝軸導架,注意套管部分套在相應的分段處。 復查絲桿的垂直度誤差小于1/500mm,全長累計小于5mm,然后將啟閉機（支座）底板與預預埋板焊固。 將軸導架安裝到位,與預套在絲桿的套管用螺栓緊固,注意軸導架管與絲桿同心,尤其最下部一個軸導架到閘板提籃的距離應大于閘門口徑。其余軸導架在閘門的啟閉過程中不得與絲桿連接套相碰。 將啟閉機護罩就位,用螺栓緊固在啟閉機頂部。
閘門門框與門體安裝在水下部位，導軌則裝在門框上端，保證了門體工作時，沿門框，導軌在一定行程內作上、下垂直方向往復運動。 因閘門在水下工作，為操作方便，在水下設置了啟閉裝置，由于閘門標高不相一致，所以傳動螺桿的長短，軸導架的設置與否，視其具體尺寸而定（詳情見本廠產品樣本）。吊耳、吊塊、銷軸主要用于傳動螺桿與門體連接，使門體作上、下往復運動的動力源來于啟閉機。 工作時，轉動啟閉機搖把（電動啟閉機，只需撳動控制箱電源開關按鈕）使螺母或螺桿蝸輪作旋轉運動，帶動傳動螺桿工作，使門體相對對門框作上下往復運動，同時，楔緊裝置運用楔塊可緊可松的工作原理，使門體下降至設定極限位置時，門框、門體密封座面能有效地貼合，起到截水之作用。 門體向上全部打開時，水則疏通；反之，則為截止。如因工作需要調節水位時，也可半啟半閉，以達到疏通、截止、調節水位之目的。 如采用手電兩用啟閉機，用戶可參考本廠發給貴單位的電動裝置說明書調節閘門的開啟及關閉的行程。若采用手動啟閉機，則可根據現場情況進行人工關閉或開啟。
3不銹鋼渠道閘門調試：
轉動手輪,檢查門體在門框中是否上下滑動靈活,楔緊是否到位。2試放水看閘門止水效果 是否良好,如漏水應查明原因,重新調試,直至不漏水為止。
4不銹鋼渠道閘門使用與保養：
①定期(一年或六個月)對設備進行一次保養,絲桿及手輪螺母部分上油。
②定期(一年或六個月)對設備進行一次全面檢查,尤其是橡膠密封部分,看是否有損壞,如 有應進行維修,直至恢復為止
