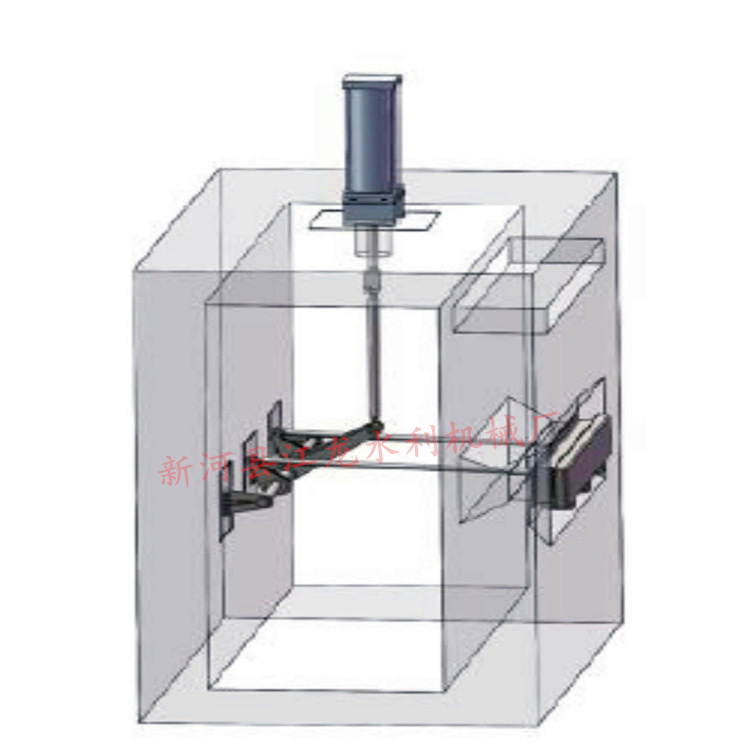

江龍氣動翻板閥濾池采用閉閥沖洗方式，沖洗過程分為：氣沖+氣水聯沖+單水沖，無論氣水沖還是水沖，都不向外排水，整個反沖洗階段結束后，靜止數十秒后再排水，因此翻板閥濾池基本不會出現濾料流失現象。 反向過濾池 翻板濾池可以設計成底部進水，上部出水的方式，稱為反向過濾池（上向流過濾池）。沿著過濾水流的方向，顆粒濾料的粒徑由粗到細，這樣一來，水中懸浮物在濾床中的穿透深度變大，大的提高了濾料層的納污能力，減緩了濾料層水頭損失的增長速度，延長了濾池的工作周期，更接近理想過濾狀態，是當代先進的顆粒過濾池技術，在濾池改造及新建項目中廣泛采用。
翻板濾池設計參數
計算與普通快濾池相似，主要設計參數取用如下：
過濾速度：當進水濁度≤5NTU，濾速取6-10m/h；
濾層厚度：一般用1.5m厚。當采用雙層濾料時，陶粒：厚800mm，粒徑1.6-2.5mm；石英砂：厚700mm，粒徑0.7-1.2mm。
過濾水頭損失：一般取2m，相應的雙層濾料濾池的納污率為2.5kg/m3。
反沖強度：氣沖強度約為171/(m2·s)，相應沖洗速度為60m/h；水沖強度為15-16L/(m2·s)，相應沖洗速度54-57.6m/h。
反沖時間與單位耗水量、耗氣量。
①單氣沖：歷時2min，沖洗強度15-16L/(m2·s)；
②氣水聯合沖：歷時4-5min，沖洗強度15-16L/(m2·s)、沖強度為3-4L/(m2·s)；
③水沖：歷時2.5min，單耗水15-16L/(m2·s)。
自控系統設計對于翻板濾池運行自控程度設計顯得很重要，尤其在濾池反沖洗時段尤為重要，一般設定為：
①當水頭損失達2m時，關閉進水閥門，濾池繼續過濾；
②待池中水面降至近濾料層時(約高15cm)，關閉出水閥門；
③開反沖進氣閥門，松動濾料層，摩擦濾料的截污物，強度為15-16L/(m2·s)；
④歷時2min后，再開反沖進水閥門，此時氣沖強度仍為15-16L/(m2·s)，水沖強度為3-4L/(m2·s)；
⑤歷時4.5min氣水混沖后，關閉反沖進氣閥門，同時開大反沖進水閥，使水沖強度達到15-16L/(m2·s)；
⑥經2-2.5min高強度水沖后，關閉反沖進水閥門，此時池中水位約達較高運行水位；
⑦靜止20s后開啟反沖水排水舌閥(板)，先開50%開啟度，然后開99.9%開啟度進行排水；
⑧一般在60-80s內排完濾池中的反沖洗水，關閉排水舌閉(板)，重復程序，再反沖洗一次。一般通過兩次反沖洗后，濾料中含污率低于0.1kg/襯m3，并且附著在濾料上的小氣泡也基本上被沖掉。然后開啟進水閥門，待池中水位達一定高度時，開出水閥門，進入新一輪過濾周期
