一、應用范圍
調節堰門一般裝于池子的上部，用來調節池內水位，例如：曝氣池配水井、某些
出水口。
江龍牌TXY型旋轉堰門用于開口類池，一般寬度大于2000mm，調節范圍一般小于
800mm，三面止水且前后有操作空間的場合。分池內和池外二種結構安裝。由于
啟閉機的固定需采用鉸支式結構，故前后需要一定的操作空間。
二、工作形式
TXY型旋轉堰門為端面軟密封止水，類似鋼制臥倒門。
工作工程：由傳動軸帶動連桿，使門板作上下擺動，達到調節水位和流量的目的
。
三、訂貨說明
1、對照應用場合合理選型，詳細注明型號、規格及標高，不注明標高，按本公
司的樣本標準供貨。
2、注明材質和防腐要求，有碳鋼和不銹鋼。
3、特殊規格，提供相關的技術資料訂貨，
4、頁面價格為某一型號的參考價，不代表所有產品，需要請聯系洽談。
四、公司簡介
新河縣江龍水利機械廠致力于改善水資源環境，實現生態可持續發展的水
環保事業。
公司竭誠為您提供：給排水（市政自來水、生活污水）處理設備、工業水
務（鋼廠、電廠、石油、化工、造紙等行業的用水、廢水、循環水）處理設備、
水利、環保非標設備的制造、安裝及維護。
公司是閘、閥門及啟閉裝置、格柵除污機及輸送壓榨、除砂設備、攪拌加
藥設備、刮吸泥、濃縮機、油（渣）飛分離、充氧曝氣設備、過濾設備、污泥濃
縮脫水設備類等產品專業生產加工的企業，擁有完整、科學的質量管理體系。
江龍水利憑借誠信、專業、過硬的產品質量和合理的價格獲得了業界的廣
泛認可。歡迎各界朋友蒞臨參觀、指導和業務洽談！

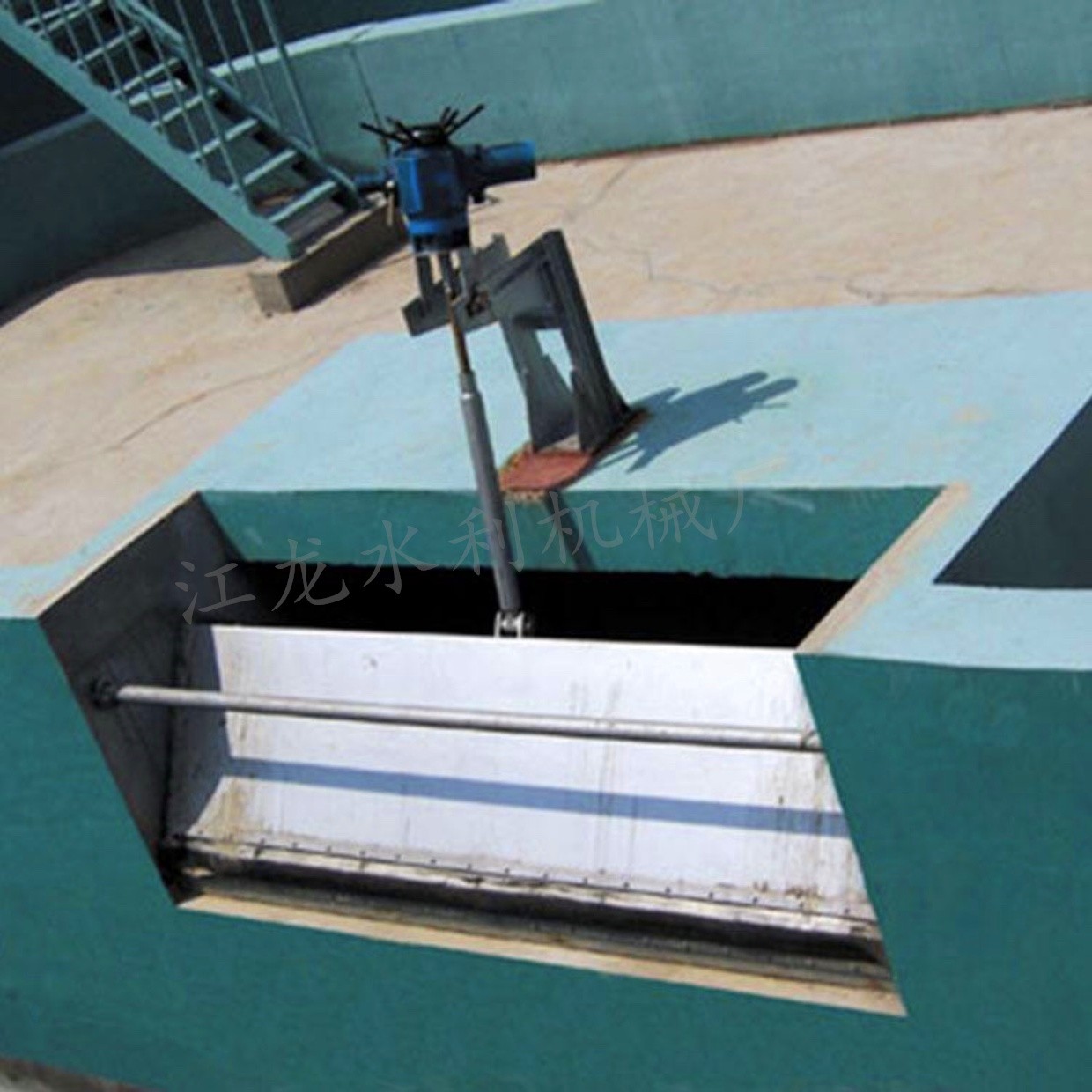

電動旋轉調節堰門
旋轉堰門

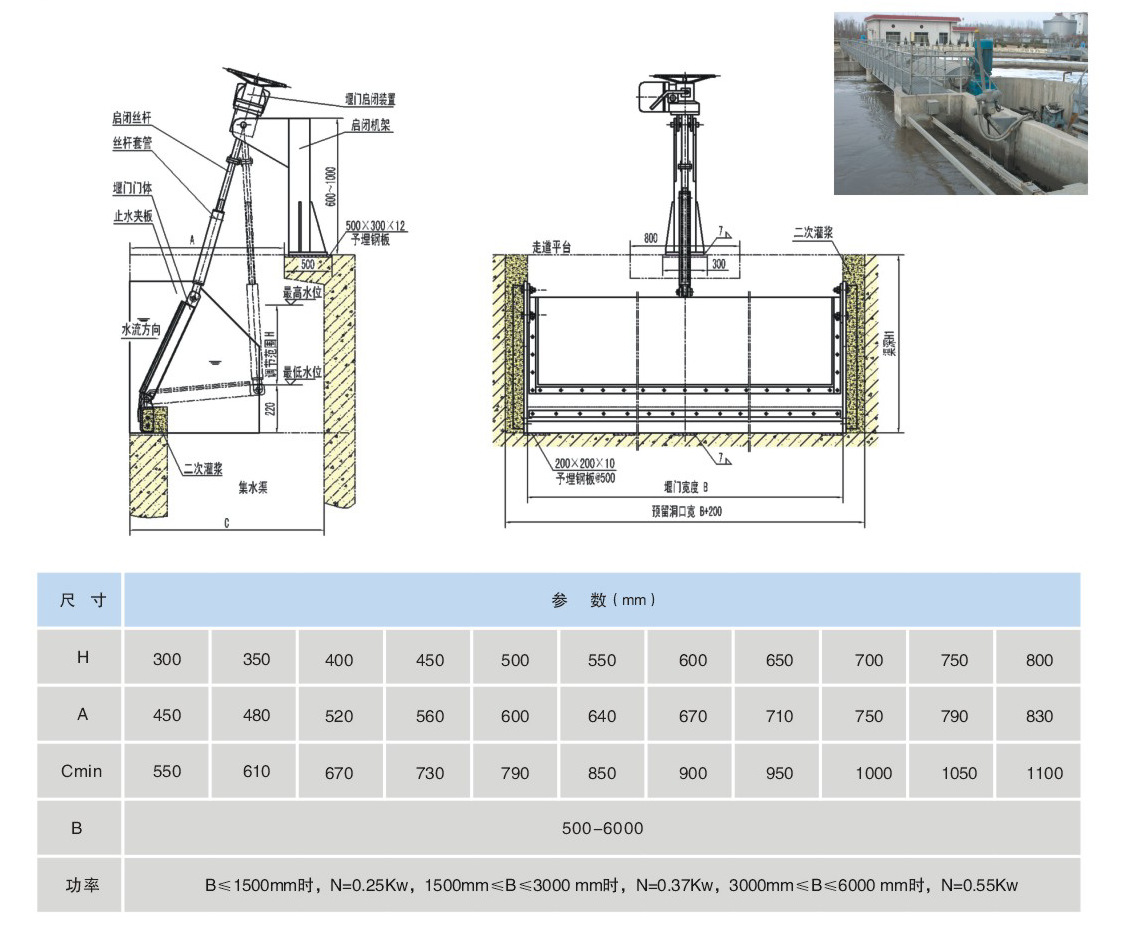

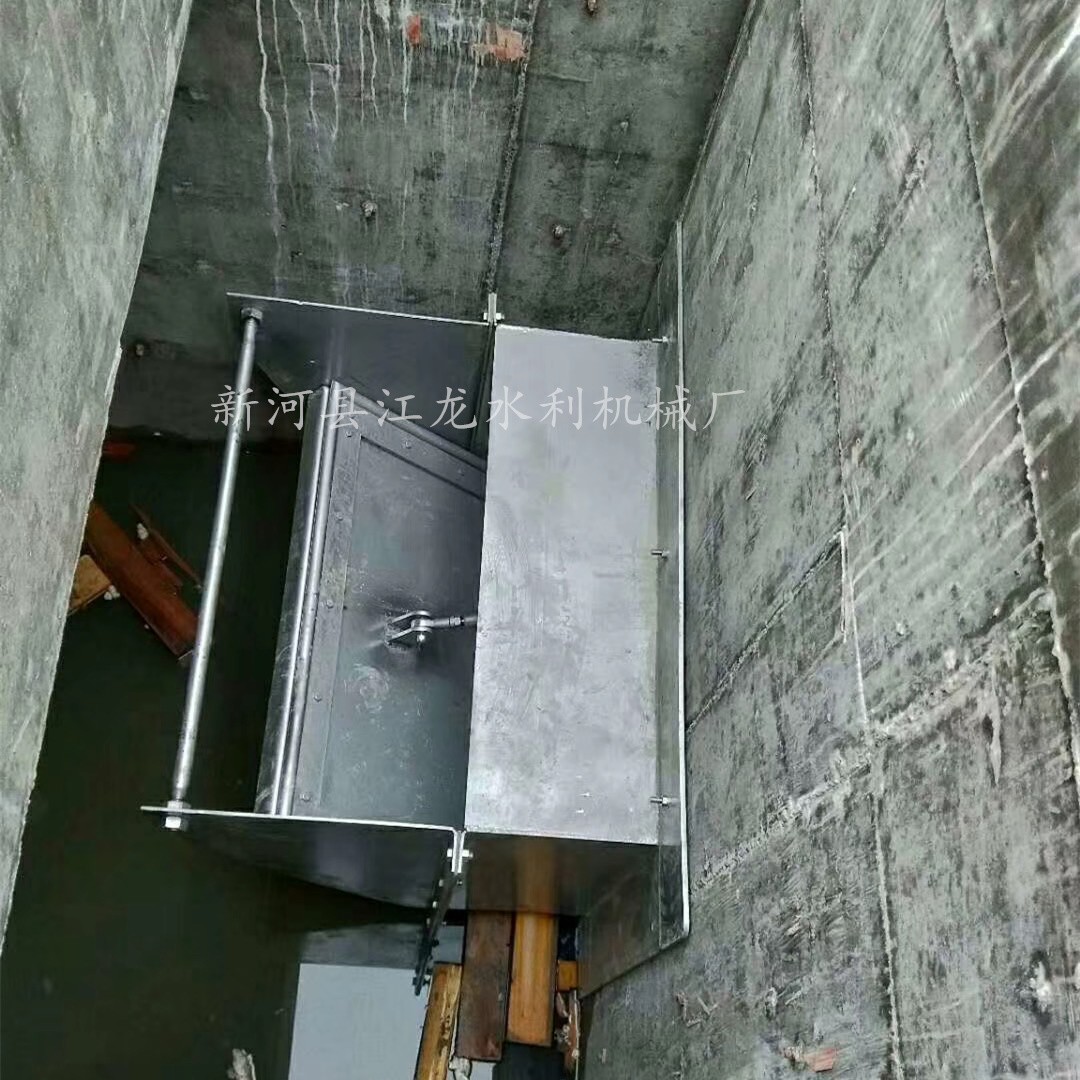

二、主要結構及工作原理
電動旋轉堰門主要由啟閉裝置、啟閉機架、啟閉絲桿、絲桿套管、門體、止水夾
板等部件組成。
1、主要結構
⑴止水夾板采用鋼板作側板，上部與底部用鋼管作支撐。江龍水利生產的側
板內側經車床精加工。
⑵門體由鋼板制作，上部中心和下部分別用鉸支型式與絲桿和基座連接。
⑶密封采用優質橡膠板，用壓條與門體固定在底邊和兩側邊上，確保門體旋
轉時不漏水。
⑷絲桿采用圓鋼制成，其螺紋采用梯形螺紋，其精度達到7e級標準，保證了
與螺母的配合密切，有足夠的強度和剛度，安全系數不小于5。
⑸啟閉裝置采用電動頭，該裝置噪音低，運行穩定，使用壽命長。
2、工作原理
電動頭帶動堰口在半徑（接近于0°～60°）范圍內旋轉，從而達到調節水位
作用。
三、設備設計、制造、檢驗所遵循的標準目錄
該產品在設計、制造、檢驗、包裝運輸及安裝過程中所遵循的通用標準準均為國
標（GB）或部標（JB）這些通用標準目錄省略，只提供專用標準目錄如下：
CJ/T3029-94 可調式堰門
JB2932-86 水處理設備制造技術條件
JB/ZQ4000.2-86 切削加工件通用技術條件
JB/ZQ4000.3-86 焊接件通用技術條件
JB/ZQ4000.5-86 鑄件通用技術條件
JB/ZQ4000.7-86 鍛件通用技術條件
JB/T5000.5-98 有色金屬鑄件通用技術條件
JB/ZQ4000.9-86 裝配技術條件
JB/ZQ4000.10-86 涂裝通用技術條件
JB/ZQ4286-86 包裝技術通用技術條件
GB1176 鑄造銅合金技術條件
GB1220 不銹鋼棒
GB6414 鑄件尺寸公差
GB9439 灰鑄鐵件
GB8923-85 涂裝前鋼材表面銹蝕等級和除銹等級
GB4879-99 防銹包裝
YJ010 拋丸噴砂技術條件及檢驗方法
JB/ZQ4000.1-86 產品檢驗通用技術要求
適用于本產品的“產品出廠前的檢驗規則和方法”
適用于本產品的“產品安裝手冊”及“產品安裝檢驗規則和方法”
適用于本產品的“產品型式試驗規則”“產品的試驗方法”
四、供貨范圍
·整機供貨：包括啟閉裝置、啟閉機架、啟閉絲桿、絲桿套管、門體、止水夾板
·電控箱
